壓力范圍： (-0.1-250) MPa；精度等級：0.1級、0.05級.0.02級；24V供電，可檢壓力變送器...
一、產品概述

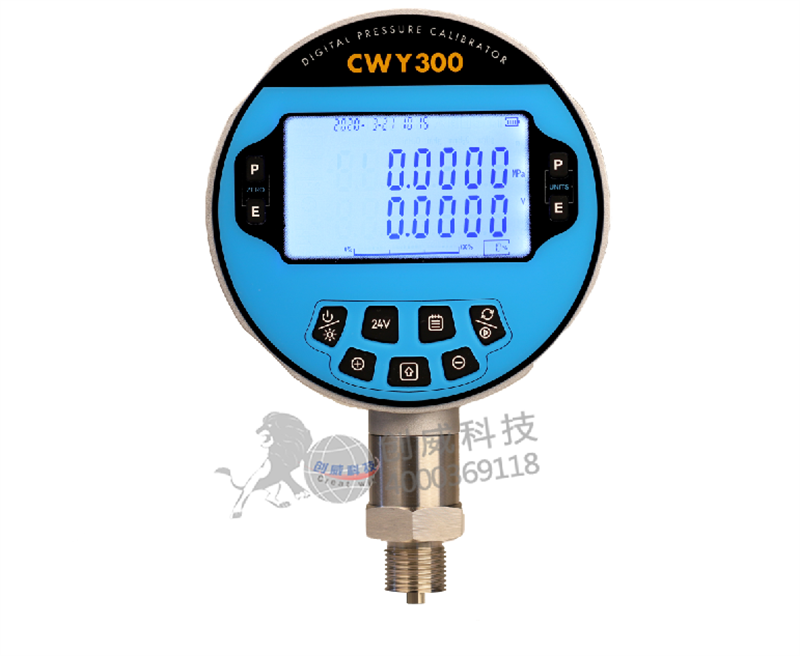

CWY300數字壓力校驗儀，是我公司推出的新一代高精度、高穩定、兼具工業4.0數字化5G+概念的智能數字壓力校驗儀。適合于現場及實驗室使用，完成智能壓力(差壓)變送器、RS485-ModbusRTU通信壓力變送器、普通壓力(差壓)變送器、壓力開關、精密壓力表、一般壓力表等壓力儀表的校驗工作。擴展功能可無線遠傳數據、遠程校驗、對接管理平臺等.
CWY300數字壓力校驗儀可與全自動壓力校驗臺連接，作為全自動壓力校驗臺的外置壓力模塊使用，可與各種壓力源連接組成完善的壓力校準系統.
CWY300數字壓力校驗儀通過USB通信與配套上位機軟件連接，可通過計算機直接對儀表參數進行配置，并進行實時數據讀取，歷史數據查詢，實時數據、歷史數據導出至計算機，數據生成 Excel記錄數據表格等多種功能操作.
二、主要特點
1、帶有RS485/RS232和USB通信接口，協議模式可設置，可與上位機、管理平臺聯機使用.
2、7位數字顯示，可自行調整顯示位數.
3、可以校驗各類RS485-ModbusRTU通信壓力變送器，通信參數通過校驗儀菜單設置適配被檢儀表.
4、溫度自動補償.
5、存儲功能，基礎版支持存儲80個文件，每個文件60組數據.
6、設備低功耗，滿電下使用時長 ≥70小時.

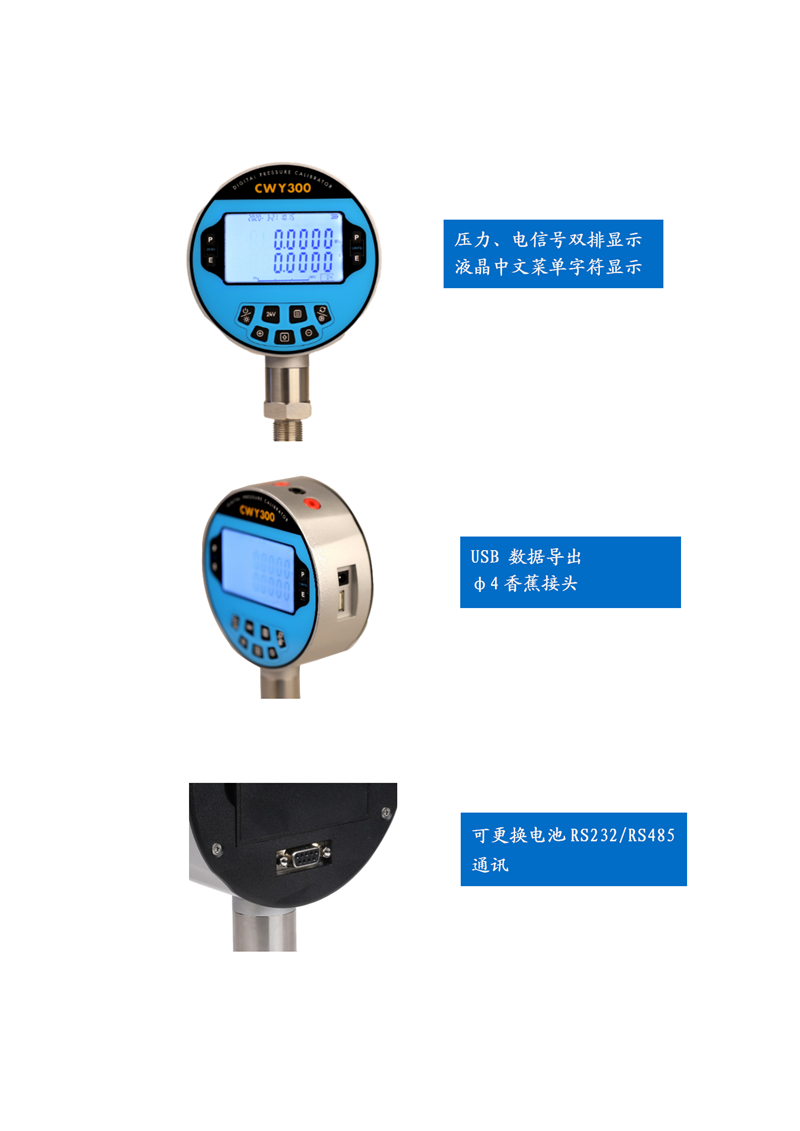

7、帶背光的雙排顯示液晶顯示屏,中文字符位段數顯菜單,壓力實測值與儀表量程百分比圖形、字符顯示.
8、具備24V輸出功能，最大驅動能力≤160mA.
9、壓力檢漏倒計時功能，起始值、結束值鎖定便于記錄.
10、壓力開關自動觸發功能，觸發值鎖定便于記錄.

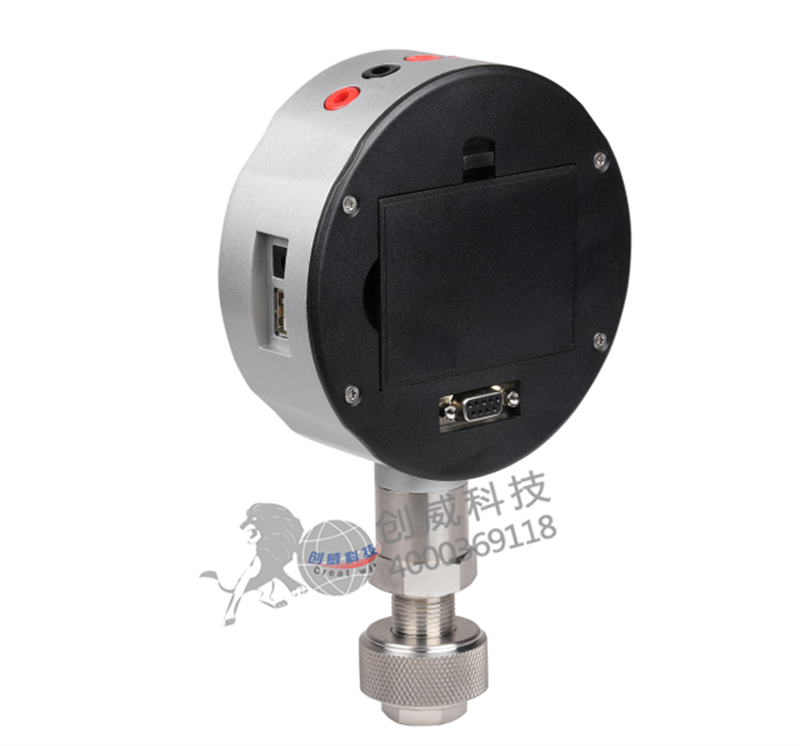

11、可拆卸充電鋰電池.
三、技術參數
1、壓力單位
Pa、kPa、 MPa、psi、 bar、mbar、inH2O、mmH2O、inHg、mmHg、kgf/cm2.
2、常規壓力量程選型表
附：量程選擇（特殊量程可訂做,100kPa以上為高靜壓差壓表，最大靜壓10MPa）
復合量程（包含微壓量程） | 常規量程 | ||||
量程 | 準確度（F?S） | 量程 | 準確度（F?S） | ||
-100-100Pa | 0.4% | 0-25kPa | 0.05% | 0.02% | |
-200-200Pa | 0.2% | 0-40kPa | 0.05% | 0.02% | |
-250-250Pa | 0.2% | 0-60kPa | 0.05% | 0.02% | |
-400-400Pa | 0.1% | 0-100kPa | 0.05% | 0.02% | |
-600-600Pa | 0.05% | 0-160kPa | 0.05% | 0.02% | |
-1-1kPa | 0.05% | 0-250kPa | 0.05% | 0.02% | |
-1.6-1.6kPa | 0.05% | 0-400kPa | 0.05% | 0.02% | |
-2-2kPa | 0.05% | 0-600kPa | 0.05% | 0.02% | |
-2.5-2.5kPa | 0.05% | 0.02% | 0-1MPa | 0.05% | 0.02% |
-4-4kPa | 0.05% | 0.02% | 0-1.6MPa | 0.05% | 0.02% |
-5-5kPa | 0.05% | 0.02% | 0-2MPa | 0.05% | 0.02% |
-6-6kPa | 0.05% | 0.02% | 0-2.5MPa | 0.05% | 0.02% |
-16-16kPa | 0.05% | 0.02% | 0-4MPa | 0.05% | 0.02% |
-25-25kPa | 0.05% | 0.02% | 0-6MPa | 0.05% | 0.02% |
-40-40kPa | 0.05% | 0.02% | 0-10MPa | 0.05% | 0.02% |
-60-60kPa | 0.05% | 0.02% | 0-16MPa | 0.05% | 0.02% |
-100-100kPa | 0.05% | 0.02% | 0-20MPa | 0.05% | 0.02% |
-100-160kPa | 0.05% | 0.02% | 0-25MPa | 0.05% | 0.02% |
-100-250kPa | 0.05% | 0.02% | 0-30MPa | 0.05% | 0.02% |
-100-600kPa | 0.05% | 0.02% | 0-40MPa | 0.05% | 0.02% |
-0.1-1MPa | 0.05% | 0.02% | 0-60MPa | 0.05% | 0.02% |
-0.1-1.6MPa | 0.05% | 0.02% | 0-100MPa | 0.05% | 0.02% |
-0.1-2MPa | 0.05% | 0.02% | （0-160）MPa | 0.05% | |
-0.1-2.5MPa | 0.05% | 0.02% | （0-250）MPa | 0.05% | |
3、使用環境：
環境溫度: (-10～50)℃； 相對濕度: ＜95%(不結露)；
大氣壓力: (86～106)kPa； 存儲溫度：(-20～70)℃.
4、存儲功能
存儲容量：共80個文件，60條記錄/每文件；
存儲模式：手動存儲模式和實時記錄模式.
5、電測指標
(環境溫度20℃±5℃，1年準確度).
6、項目范圍、分辨率、準確度等級
（1）壓力量程（-0.1~500）MPa任意量程，0.05級，0.02級.
（2）電壓測量 (0～30)V 0.1mV ±(0.01%RD+1.5mV).
（3）電流測量 (0～30)mA0.1uA ±(0.01%RD+1.5μA).
（4）具備開關檢測功能.
（5）24V輸出 最大帶載能力≤160mA.
7、供電配置
供電方式:內部電池供電或?qū)Ｓ眠m配器供電；
電池工作時間：≥70小時，24V帶載時相應縮短；
電池充電時間：≤3小時。
四、其他指標
外形尺寸：表頭φ126mm × 46mm，總長185mm；重量：約≤0.7 kg；

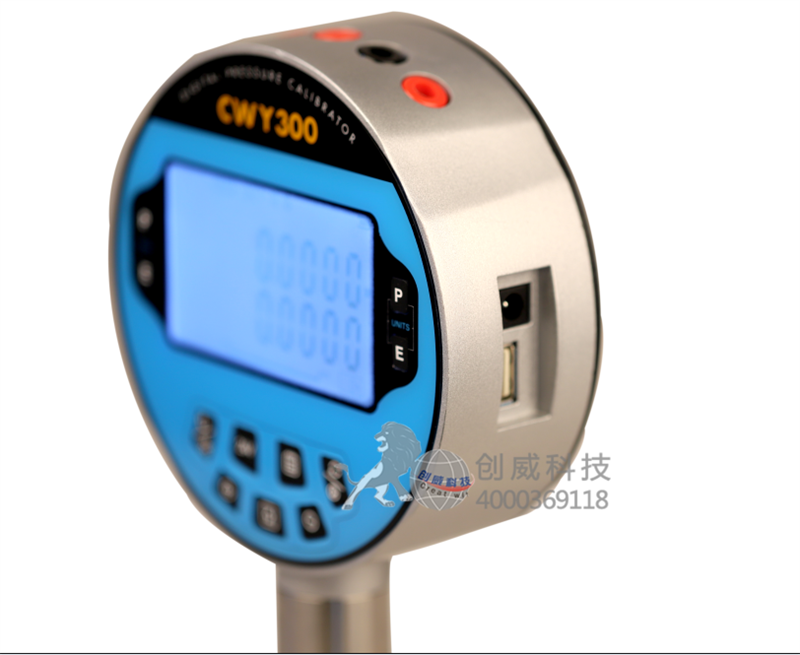

通訊接口：USB + RS485/RS232；
壓力連接： M20×1.5；快接內插孔(差壓型)；特殊接口可定制；
電測連接：φ4mm香蕉插頭；
