壓力范圍：（-0.1-0.6）MPa，精度等級：0.05級、0.02級、0.01級。 介質：高純氮?dú)狻?..
產品介紹

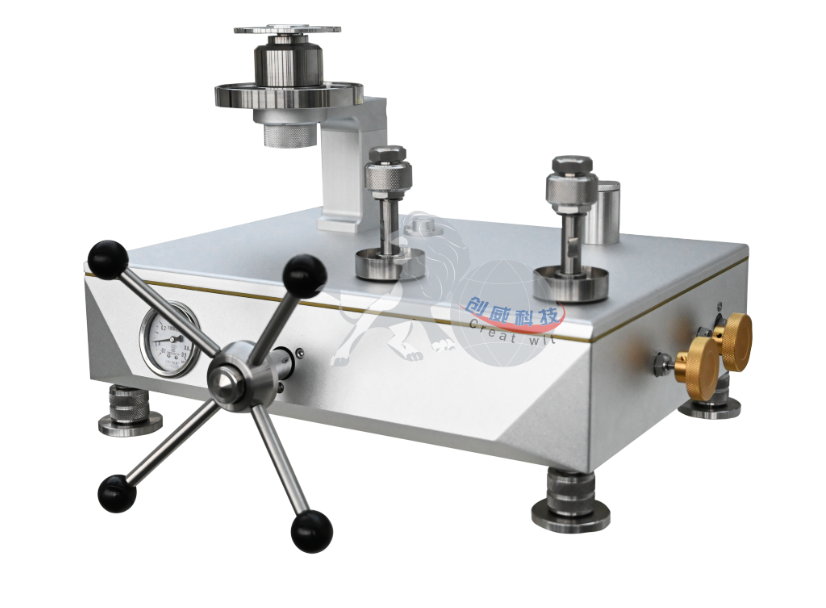

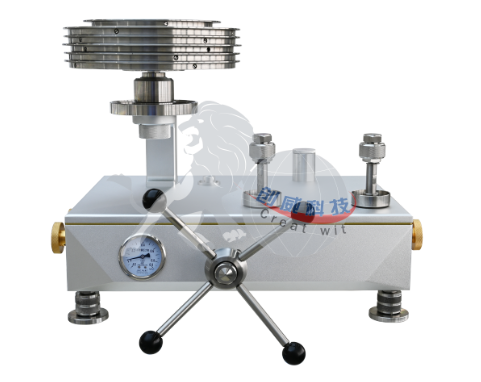

氣體活塞式壓力計,是利用流體靜力平衡(即作用在活塞有效面積積上的流體壓力與其所負荷的重力相平衡)原理進行壓力測量的計量器具,一般由活塞系統、專用砝碼、壓力校驗器組成,另外，還需配備相應的氣源、真空泵(負壓測量)和真空罩(絕壓測量)。氣體活塞式壓力計是高準確度壓力標準器,用氣體做工作介質,可測量和校準表壓、絕壓、真空壓力(負壓)等。活塞式壓力計的活塞桿材料是碳化鎢,活塞筒材料是碳化鎢,從而保證了活塞具有不銹、耐磨和穩定使用壽命長的特點。氣體活塞式壓力計相比液體活塞式壓力計,由于它們使用的工作介質，所以氣體活塞式壓力計延續時間、靈敏度高、重復性好，測量數據準確可靠.
技術指標
△型號：QTZ-1.0、QTZ-2.5 、QTZ-4 、QTZ-6 、QTZ-10 .
△測量范圍：（-100-100）kPa 、（-100-250）kPa、（-100-400）kPa 、（-100-600）kPa、（-100-1000）kPa ；
△準確度等級：0.005級、0.01級、0.02級、0.05級
△功能：可做量傳活塞式壓力計，檢定數字壓力表、精密壓力表、壓力變送器等。
△砝碼材料：無磁金屬材料
△工作介質：高純氮?dú)猓獨馄窟\(yùn)輸不方便，建議在當?shù)刭?gòu)買。
△外形尺寸：長 X 寬 X 高 （690 X 420 X 460mm ）
產品性能
◆ 檢定壓力在檢定量程以內的任意壓力指示表。
◆ 壓力發生系統和壓力檢驗系統既可聯合使用。相互獨立的砝碼加載和壓力加壓系統，避免了多種測量誤差，檢測數據更穩定、可靠和精準。
◆ 鏡面級砝碼耐摩擦、抗塵灰污染、易清潔，可長期保持重量精準恒定。
◆ 活塞結構，性能穩定可靠。加入防斷裝置，用戶從此可以放心使用，不再擔心在正常使用中活塞桿斷裂，造成巨大的損失。但誤操作和野蠻操作引起的斷桿我公司不負責。
◆ 一套主機兩套活塞系統，可實現在正負壓量程的切換，只需要旋轉切換閥即可完成量程切換。
◆ 符合計量檢定規程。
◆ 氣體活塞式壓力計采用高純氮?dú)庾鳛榻橘|(zhì),消除了有潤滑油的粘度,使靈敏度和準確度得到大大的提高,靈敏度可達到10毫克。
◆ 測量部位采用新式結構,實現了在正負壓測量時不用來回翻轉測量系統,只需調換壓力真空罩換向閥即可,操作更加方便快捷。
◆ 設置有多級過濾裝置,防止細小灰塵進入活塞后影響測量精度。
◆ 加入真空和正壓轉換閥,可同時接入真空泵和氣瓶,避免來回拆卸連接管,方便用戶使用。
◆ 微調部分采用新式結構,密封可靠,調節壓力時絲杠不會伸出,避免占用空間。
技術特點
1、 活塞和活塞筒經精工研磨，其圓度誤差和間隙極小，因而提高活塞轉動延續時間，也就相應減小活塞下降速度，提高活塞鑒別力。
2、 真空和正壓處設計有兩個活塞截止閥，真空測量時關閉正壓截止閥，正壓測量時關閉負壓截止閥；同時關閉兩個截止閥可作壓力源使用。
3、砝碼已經進行壓力形變系數和當?shù)刂亓铀俣鹊男拚?/p>
4、 測量范圍：名義標稱測量范圍與實際測量范圍一致。
5、活塞系統可以方便拿出送檢（不用攜帶沉重的主機臺）
6、 可作為傳遞用檢定活塞式壓力計；也可高精度測試用。可配kg砝碼和MPa砝碼。
7、加壓系統先進，輕便耐用，快速穩壓。
8、同時檢定兩只被檢表，采用快速壓力接頭，無漏氣現象。
9、 增加擴展接口，方便快速進行多工位檢定工作。
