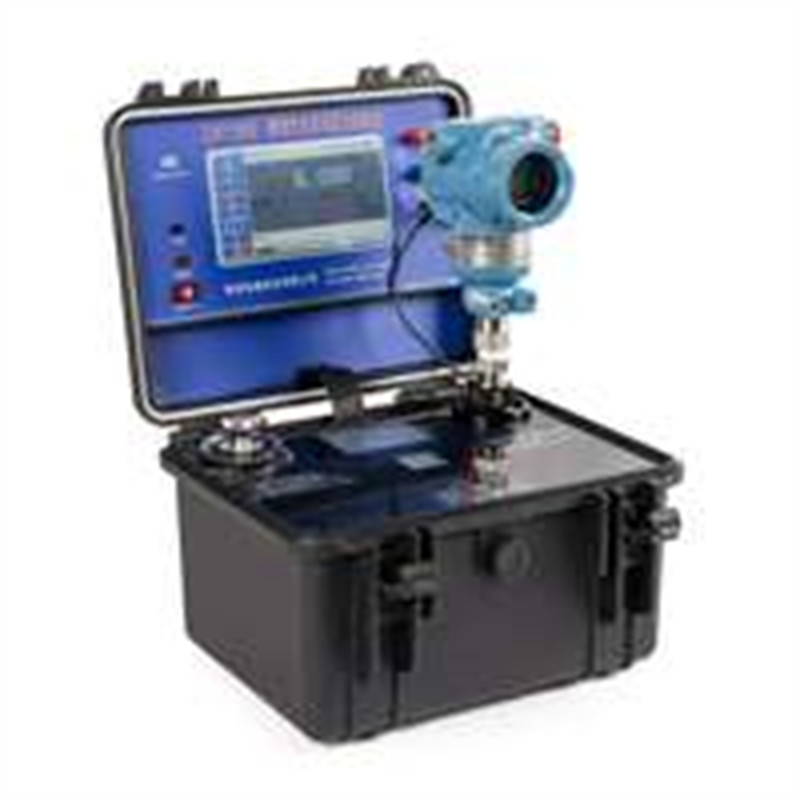

CWY1006便攜式全自動壓力校驗臺

產品介紹

CWY便攜式全自動壓力校驗臺包含壓力發生、壓力測量、電信號測量及HART通訊功能，適用于檢定壓力變送器、壓力開關（壓力控制器）、壓力指示表等。

CWY型系列便攜式全自動壓力校驗臺可以內置HART功能，替代HART手操器，設置或校準HART變送器量程，強制HART變送器的輸出電流在固定數值上（如20mA、12mA、4mA），設置線性或開方功能、可以對變送器的壓力傳感器進行HART清零等。使用比HART手操器更方便。

CWY型便攜式全自動壓力校驗臺內置壓力源；內置充電鋰電池；內置壓力模塊；內置HART功能；重量輕，便于攜帶；交直流兩用；自動保存檢定結果，檢定結果可以從U盤導出。

技術特點

1) 準確度、分辨率：

   ◆ 壓力范圍：（-100～2500）kPa，準確度等級：±0.02級或±0.05級。顯示分辨率：5位。

   ◆ 壓力范圍：（0～60）MPa，準確度等級：0.02%F·S級或0.05%F·S級。顯示分辨率：5位。

   ◆ 12種壓力單位可選：（Pa、kPa、 MPa、psi、bar、mbar、inH2O、mmH2O、inHg、mmHg、kgf/cm2、atm等）。

   ◆ 電流測量范圍：（0～22）mA, 準確度：0.02級或0.05級。

   ◆ 電壓測量范圍：（0～5.5）V, 準確度：0.05級。

   ◆ 電阻測量范圍：（0～22）Ω，準確度：1級。

2) 控制性能：

   ◆ 壓力控制穩定性:<0.025%F.S。

   ◆ 超調量：小于量程的0.1%。

   ◆ 控制響應時間：小于60秒。

功能特點

1、 能全自動檢定壓力變送器、壓力開關、壓力指示表。

2、 壓力變送器檢定：

   ◆ 標準檢定點：量程的0%、25%、50%、75%、100%，自動回程。自定義檢定點：任意壓力值；

   ◆ 新增（條形碼掃描功能）：只需初次輸入，后期檢測時只需掃描條形碼即可自動讀取被撿設備的相應參數、條件；

   ◆ 檢定點默認穩壓時間：20秒，在（10～240）秒間可任意設定；

   ◆ 自動檢定全程時間（9點）：5分鐘左右；

   ◆ 內置HART協議，可作為一個智能變送器的手操器；

3、 壓力開關檢定：能全自動檢測出壓力開關的動作值和復歸值，并可檢測壓力開關的接觸電阻。

4、 安全保護：過壓、過壓傳感器故障等保護。

5、 回路電源：DC24V/30mA，如果誤接入標準表，不會損壞標準表。

6、 壓力接口：M20*1.5內螺紋快速接頭。

7、 電流/電壓接口：ф4的標準香蕉形插頭。

8、 使用溫度：水介質（5～50）℃，其它介質（-5～50）℃。

9、 型號齊全,可以選擇內置壓力模塊、外置壓力模塊、臺式或便攜式。壓力模塊能覆蓋全量程，中間不斷檔。

10、 選內置壓力模塊時，壓力模塊可以自動切換，不會過壓損壞。內置模塊終身免費保修。

11、 可進行雙通道校驗，可以同時校驗兩臺現場儀表。

12、 支持被校儀表信息管理、校準過程參數設定、校準過程自動執行、數據自動分析、超差點自動標記、校準結果快速存儲，可下載任務、上傳數據。

13、 具有過濾防堵排污系統，液壓臺采用內孔φ6mm的不銹鋼管，現場儀表帶來的雜質或污垢可以方便從排污空排出，在被校表接口上即使放入細沙，也不會損壞設置。氣壓臺標準配置氣液分離器，防止被校表中的液體進入校驗臺。

14、 采用智能穩壓器，完全按中國的壓力檢定規程進行設計，上行程時，從下到上向檢定點逼近，下行程時，從上到下向檢定點逼近，不過調。

15、 以全自動壓力校驗臺取得型式批準，可以全自動壓力校驗臺建標，其它廠家只能以數字壓力計建標。

16、 具有完整保護功能，過壓保護（如果超過量程的110%則會發出報警）、過流保護(當變送器電流超過22mA時)、泄漏、傳感器故障等報警。當發生過壓、過流、傳感器故障時停止加壓。

17、 7寸真彩大液晶觸摸屏，操作界面美觀大方。

18、 外形尺寸：215（高）*280（深）*320（寬）mm。

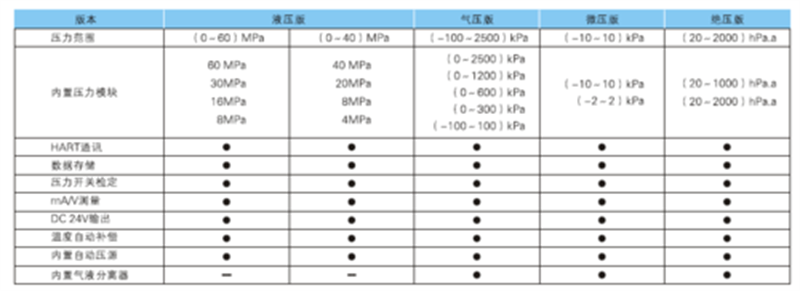

參考選型

HART通訊

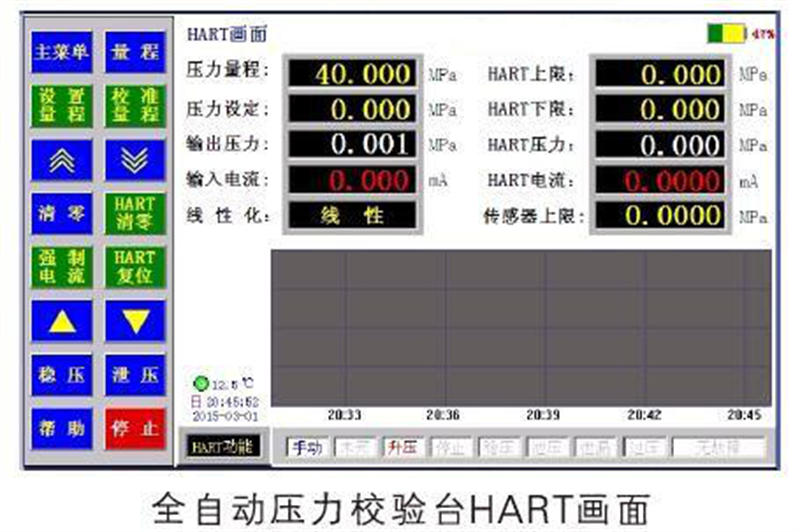

支持校準HART智能型儀表，操作畫面如下圖

? 全自動檢定：

1、 全自動檢定壓力變送器，自動記錄檢定結果，自動打印檢定報告；

2、 全自動檢定壓力開關，自動捕獲上切換值和下切換值，自動記錄檢定結果，自動打印檢定報告；

3、 全自動檢定壓力指示表，自動計算誤差，自動記錄檢定結果，自動打印檢定報告。

? 豐富的任務管理功能：

  支持被校儀表信息管理、校準過程參數設定、校準過程自動執行、數據自動分析、超差點自動標記、校準結果速存儲，可下載任務、上傳數據。

? 使用方便：

   ◆ 友好的用戶界面，可以顯示曲線。

   ◆ 在觸摸屏上可以看到使用說明。

   ◆ 自動檢漏，具有泄漏報警功能。

   ◆ 電池電量不足時，可以使用交流適配器。

供方提供的技術文件

1、設備使用說明書；

2、產品合格證；

3、出廠檢驗報告；

4、每臺設備均出具：中國計量科學研究院或省市級計量研究院《檢定證書》；

售后服務承諾

1、整機質保三年，內置模塊終身免費質保（認為因素除外）

2、設備維護：免費上門調試安裝，培訓。

3、用戶遇到使用及技術問題，電話咨詢不能解決的，賣方應在接到通知3小時內給予答復，24小時內到達現場，一般故障48小時內解決，確保產品正常工作；無法在48小時內解決的，應在4個工作日內解決問題，使用戶能夠正常使用。
