一、產品簡介
組塔施工因其施工難度高、工作量巨大、存在危險因素多的原因,目前國內的主流組塔施工依然是各種形式的抱桿設備。為了解決高空作業安全監管問題,實時監控鐵塔組立過程、確保懸浮抱桿組塔安全施工,鐵塔組立過程中抱桿吊重的實時監測和鐵塔傾角的傾斜度是該施工方法最關鍵的安全控制因素,因此各塔段的最大吊重允許值和最大抱桿傾角值,是作為監控安全風險主要監控參數和監控手段。
內懸浮抱桿監測監控系統在鐵塔組立施工過程中通過傳感器精準控制每個吊重重量、隨時調整抱桿角度和監測傾斜角度,保障各部件受力都不超過設定報警值。從而保證抱桿組塔中鐵塔組立施工安全有序的進行,擴展管理手段、提高監測設備的精度及范圍,降低安全風險和可靠性。創威內懸浮抱桿測力監控系統,由4只上拉線測力傳感器(80KN)、4 只承托繩測力傳感器 (100KN)、1只起吊載荷傳感器(80KN),支持傳感器數量、功能的定制化服務。
二、主要技術參數
1、測力傳感器(9只)
量程:8000-10000Kg(根據實際需要確定):
分度值:1Kg:
精度:0.5%~1%F.S;
采樣速率:每秒 10 次;
安全系數:2.5 倍:報警:上限報警,指示燈閃爍:
通訊:2.4GHz無線通訊,通訊距離開闊地大于150米:防護:IP67:
供電:內置鋰電池,充滿后可連續工作 200 小時以上;
開關機控制:用磁吸開關的磁鐵接觸進行開機或關機:待機狀態按遙控器開機按鈕開機:工作狀態按遙控器或數據接收器傳感器關機按鈕關機。傾角傳感器(1 只)
量程:X、Y 向各士90°。
分度值:0.01°:
報警:X、Y每向設報警,指示燈閃爍;
通訊:2.4GHz無線通訊,通訊距離開闊地大于150米:防護:IP67:
供電:內置鋰電池,充滿后可連續工作200 小時以上;
開關機控制:用磁吸開關的磁鐵接觸進行開機或關機;待機狀態按遙控器開機按鈕開機;工作狀態按遙控器或數據接收器傳感器關機按鈕關機;

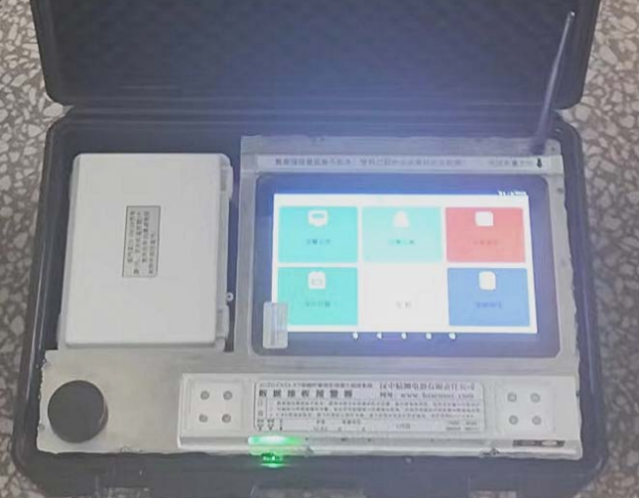

3、數據接收器(1 件)
顯示:10.1 時彩色觸摸屏,分辨率1280x720:
操作:電容式觸摸屏,完成按鍵操作及傳感器報警參數設置:
報警:報警時報警指示燈閃爍、喇叭發出報警提示音:通訊:2.4GHz無線通訊,通訊距離開闊地大于150米;供電:內置鋰電池,充滿后可連續工作 16小時以上;記錄:以文本文件格式將傳感器測量數據存儲在磁盤中:USB:通過USB接口與U盤或者電腦連接傳輸數據或者升級系統:
