一、標準活塞壓力計技術要求
CW系列液體活塞式壓力計可作為基準壓力儀器和標準壓力儀器使用?；钊綁毫τ?jì)是我國各級計量測試所、工業企業壓力計量部門建立壓力標準的重要計量器具，可用于量值傳遞，檢定數字壓力計、精密壓力表、壓力變送器等。符合JJG59-2022《活塞式壓力計》、JJG99-2022《砝碼》國家計量檢定規程。
二、活塞壓力計具體技術方案
1、工作條件
環境溫度：（20±2）℃
相對濕度：相對濕度80%以下的恒溫室
電源電壓：AC 220V 頻率：50HZ
2、技術指標

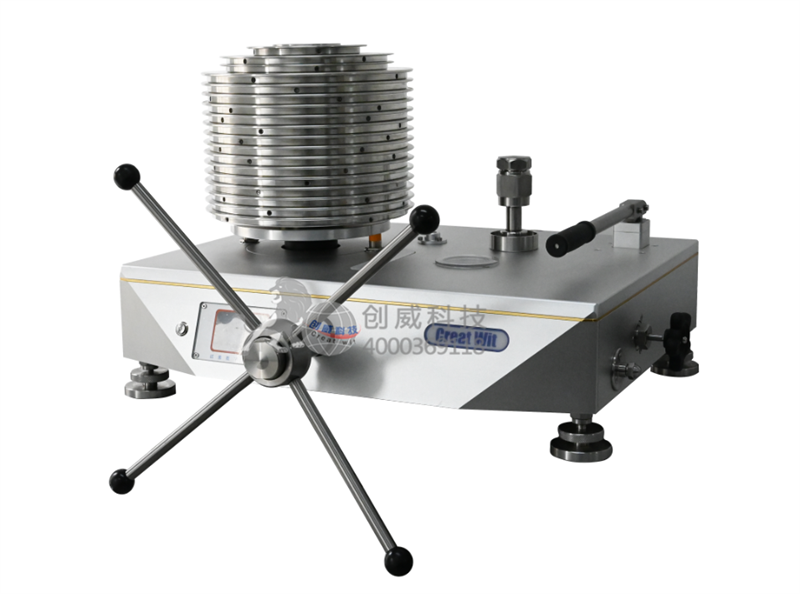

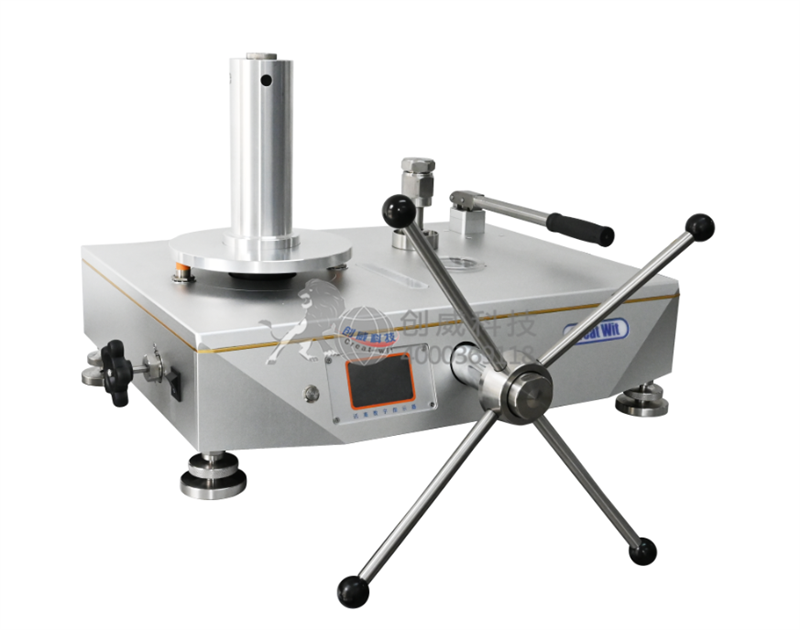

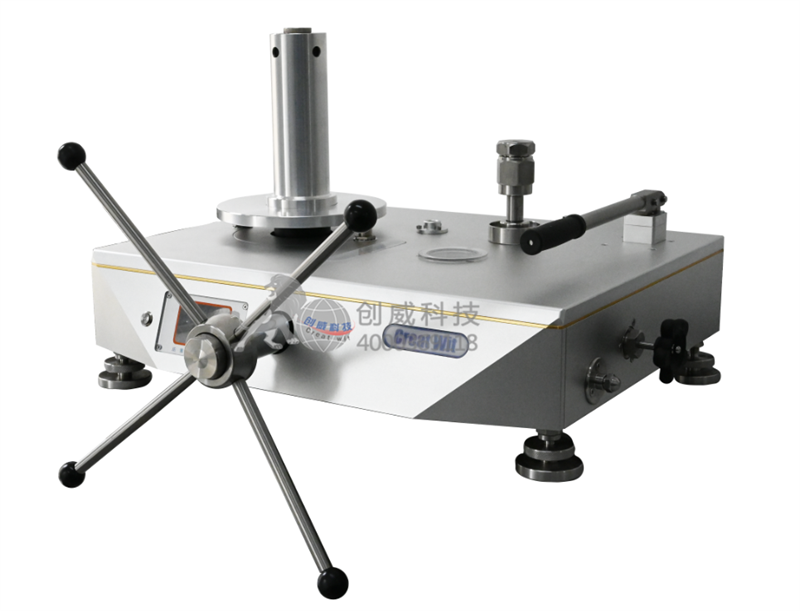

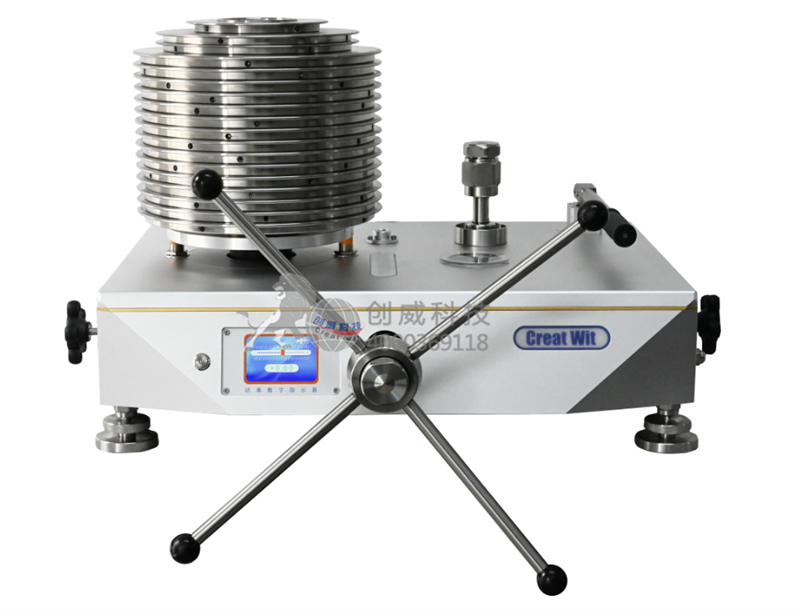

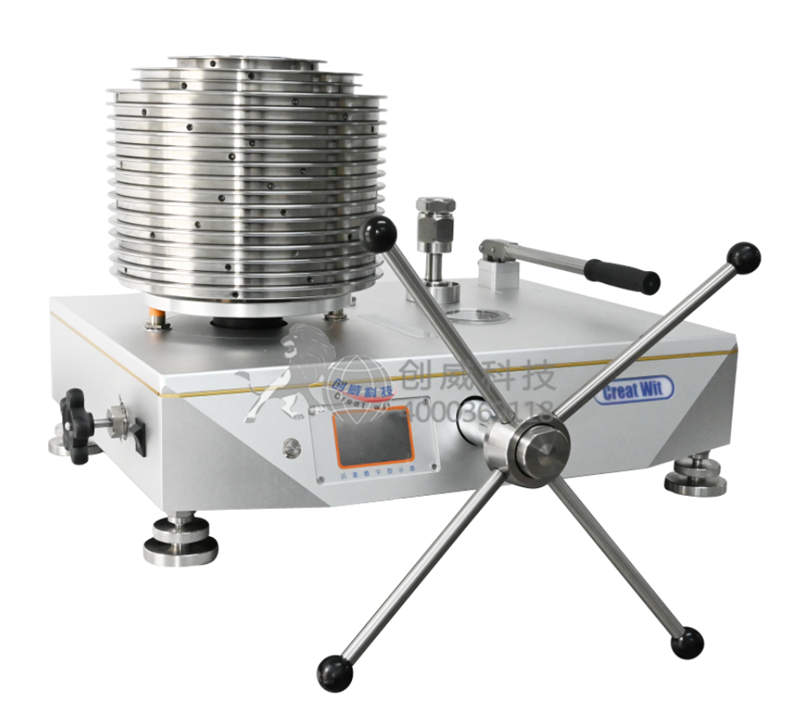

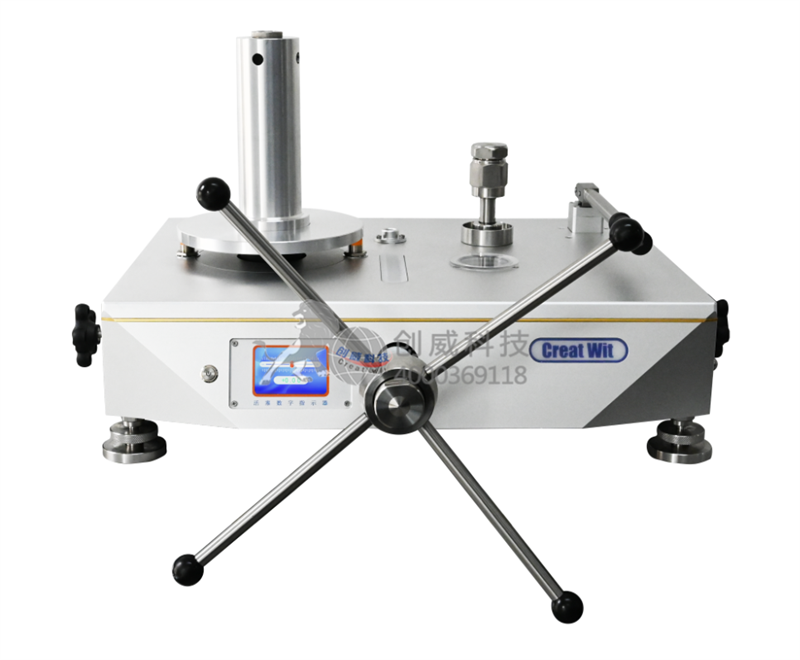

◆ 型號： CW-2500T、CW-5000T、CW-8000T；
◆ 量程：（5~250）MPa、（10~500）MPa、（10~800）MPa；
◆ 準確度等級：
（5~250）MPa：0.005級、0.01級、0.02級、0.05級；
（10~500）MPa、（10~800）MPa：0.01級、0.02級、0.05級
◆ 工作介質：癸二酸二異辛酯
◆ 活塞材料：活塞桿：碳化鎢；活塞筒：碳化鎢
◆ 砝碼配置：根據用戶需要，可配置kg組或MPa組并進行壓力形變系數
◆ 砝碼修正：按照使用地進行重力加速度修正
◆ 砝碼材料：無磁不銹鋼（0.005級；0.008級；0.01級；0.02級）；碳鋼（0.05級）
◆ 測壓方式：表壓
◆ 壓力輸出：M20×1.5標準快速接頭
3、功能
1)加入防斷裝置，避免在正常使用中活塞桿斷裂，造成巨大的損失。
2) 活塞桿的限位結構采用圓環限位，不再使用限位螺釘或卡環，這樣可以減少摩擦，并且在摩擦?xí)r活塞桿受力均勻，轉動平穩。
3）一次性加壓，從起點到250MPa/500MPa /800MPa用調壓器一次性即可達到，不使用增壓器，使用戶的操作更加方便。
4) 活塞系統放在臺面的最左側，接表座放在臺面的右側，這樣布局合理，因?yàn)橐酝幕钊季謺?huì)造成用戶在接被檢表時，活塞擋在接表座前面，或者加砝碼時接表座擋在砝碼前面，使用很不方便，互相影響。
5) 活塞系統配備位移傳感器，活塞的浮動位置可實時呈現在顯示屏上，用戶可隨時觀察活塞的工作位置，具有靈敏、醒目、準確的特點。
6) 電機帶動活塞系統的旋轉，替代以往的手動旋轉方式。
7) 帶有排污系統。當油杯里的介質變臟時，可直接從排污口排掉。
8) 活塞桿和活塞缸經精工研磨，其圓度誤差和間隙小，垂直度高，活塞轉動延續時間長，活塞下降速度慢。
9) 加載砝碼的方式采用掛籃結構，砝碼重心低，旋轉穩定性好。
10) 加壓系統采用預壓泵預加壓，調壓器微調再加壓的組合方式，該組合加壓效率高，加壓過程輕松快速。
4、測量功能
用于量傳活塞式壓力計、檢定校準數字壓力計及其它壓力儀表。
5、供方提供的技術文件
1) 主設備使用說明書；
2) 產品合格證；
3) 出廠檢驗報告。
