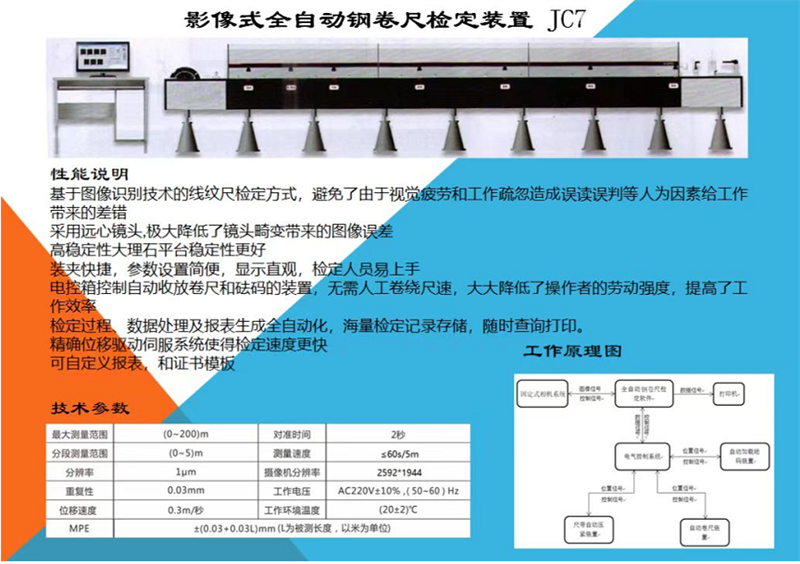

影像式全自動鋼卷尺檢定裝置

 1  性能介紹

(1) 基于圖像識別技術的線紋尺檢定方式，避免了由于視覺疲勞和工作疏忽造成誤讀誤判等人為因素給工作帶來的差錯

(2) 采用遠心鏡頭,降低了鏡頭畸變帶來的圖像誤差

(3) 裝夾快捷，參數設置簡便，顯示直觀，檢定人員易上手

(4) 電控箱控制自動收放卷尺和砝碼的裝置，無需人工卷繞尺速，降低了操作者的勞動強度，提高了工作效率

(5) 檢定過程、 數據處理及報表生成全自動化，海量檢定記錄存儲，隨時查詢打印。

(6) 位移驅動伺服系統使得檢定速度更快

(7) 可自定義報表和證書模板

2 工作原理

JC7型影像式全自動鋼卷尺檢定裝置產品由高穩定性大理石平臺、位移驅動伺服系統、高精度進口金屬光柵標準器、高清工業數碼攝像機、線紋尺壓緊裝置、卷尺自動收放裝置、砝碼控制裝置和聯機電腦組成。已全程標定的圖像系統自動移動至檢定點并讀取線紋圖象，經計算機實時圖像處理，識別線紋物理坐標位置，經與光柵實時讀數進行比對，計算誤差，按照規程規定的計算方法，做出判定結論，并將檢定數據生成檢定記錄，保存到數據庫中供客戶進行預覽和打印。從而實現線紋尺自動化檢定。

3   技術參數

4  標準配置

(1) JC7 影像式鋼卷尺檢定儀1臺

(2) 標準器：5m標準鋼卷尺，分格值1mm，精度1μm。

(3) 標準器證書：由省級以上的單位出具《鋼卷尺校準證書》

(4) 檢定軟件 1套

(5) 臺式計算機1套

(6) 主機配置：雙核以上CPU、2G內存、500G硬盤  顯示器： 17 寸液晶顯示器

(7) HP激光打印機1臺（型號隨HP廠家變更而變更）

(8) 儀器電纜1套

(9) 產品使用說明書1套

(10) 產品合格證、保修卡1套
