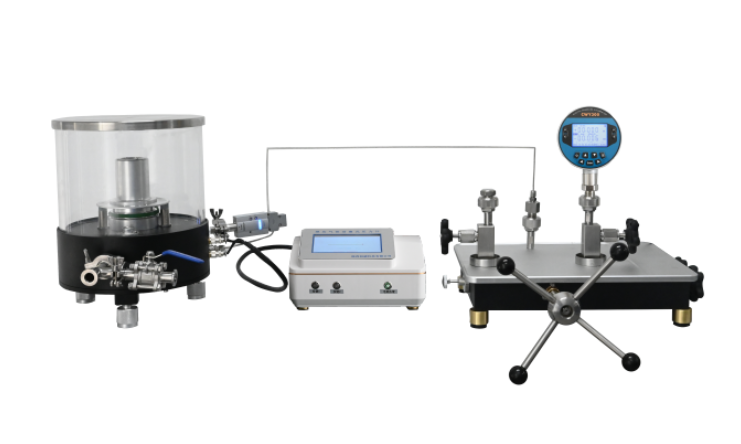

絕壓氣體活塞壓力計

 一、產品介紹：

絕壓氣體活塞壓力計在氣體活塞式壓力計的基礎上，加入真空泵、真空罩等元件，引入測量系統的絕壓環境，從而可對絕壓進行測量，其各項指標符合《氣體活塞式壓力計》檢定規程。

本系列壓力計主要由活塞系統、專用砝碼、壓力檢驗器、真空罩、氣源等部件構成，

用氣體做工作介質，可檢定表壓、絕壓。三套活塞系統使其測量范圍廣、精度高，活塞桿和活塞筒的材料均采用碳化鎢，保證了活塞具有耐腐蝕、耐磨、穩定性好、使用壽命長等。

二．絕壓活塞的技術參數:

1、工作條件：

環境溫度：（20±2）℃

相對濕度：相對濕度40%～80%

頻率：50HZ

電源電壓：AC220V

2、技術指標：

• 型號：CW-SDQJ060；

• 量程：6kPa～300kPa; 30kPa～1.5MPa; 150kPa～6MPa; 150kPa～7.5MPa;

• 準確度等級：0.005級；0.01級；0.02級；0.05級；

•  功能：可當作量傳活塞式壓力計，可檢定數字壓力表、絕壓數字壓力表、精密壓力表、絕壓精密壓力表、普通壓力表、壓力變送器等；

• 工作介質：氮氣/潔凈空氣；

• 活塞材料：活塞桿采用陶瓷，活塞筒采用碳化鎢；

• 砝碼配置：根據用戶需求，配千克（Kg）或兆帕（MPa）砝碼；

• 砝碼修正：按照使用地進行重力加速度修正；

• 砝碼材料：無磁不銹鋼；

• 測壓方式：絕壓/表壓；

• 壓力輸出：M20x1.5標準快速接頭；

• 電    源:220V±10%；

• 其它配置：壓力傳感器、溫度傳感器、位置傳感器、轉速傳感器、真空計.

3、產品性能：

• 符合JJG 1086-2013 《氣體活塞式壓力計》計量檢定規程。

• 核心部件為三套活塞系統，運用特殊研磨技術，使活塞系統靈敏度高。

• 活塞桿采用陶瓷、活塞筒采用碳化鎢，均為高強度、高硬度和溫度膨脹系數較小的材料，提高了活塞的耐磨性，減小了活塞桿和活塞筒的線膨脹系數和形變系數；

• 絕壓氣體活塞壓力計采用高純氮氣/潔凈空氣作為介質，消除了潤滑油粘度影響，提高了壓力計的靈敏度。

• 設置有多級的過濾裝置，防止細小灰塵進入活塞，影響測量精度及正常的計量工作。

• 配備專用真空罩，可以進行表壓、絕壓測量，提高壓力計的利用率。

• 活塞系統轉動采用電動控制，避免在真空罩安裝后無法完成轉動工作。

•  機座采用鋁合金制造，質輕、堅固、耐腐蝕、外形美觀。

4、技術特點：

   1、活塞和活塞筒經精工研磨，其圓度誤差和間隙極小，極大地提高了活塞轉動延續時間，相應減小了活塞下降速度，從而提高了活塞鑒別力。

   2、配備專用真空罩、真空泵，對絕壓與表壓進行準確測量。

  3、砝碼已經進行壓力形變系數和當地重力加速度的修正。

  4、可選配數字顯示功能：溫度、位移、轉速、壓力等參數的數字顯示。

  5、測量范圍：名義標稱測量范圍與實際測量范圍一致。

  6、活塞系統可以方便拿出送檢（不用攜帶沉重的主機臺）。

  7、既可作為傳遞用檢定活塞式壓力計，也可作高精度測試用，砝碼可配kg砝碼或MPa砝碼。

  8、采用先進的加壓系統，輕便耐用。

  9、采用壓力快速接頭，無漏氣現象。

  10、測量絕壓時，真空罩內可達到10Pa以下。
