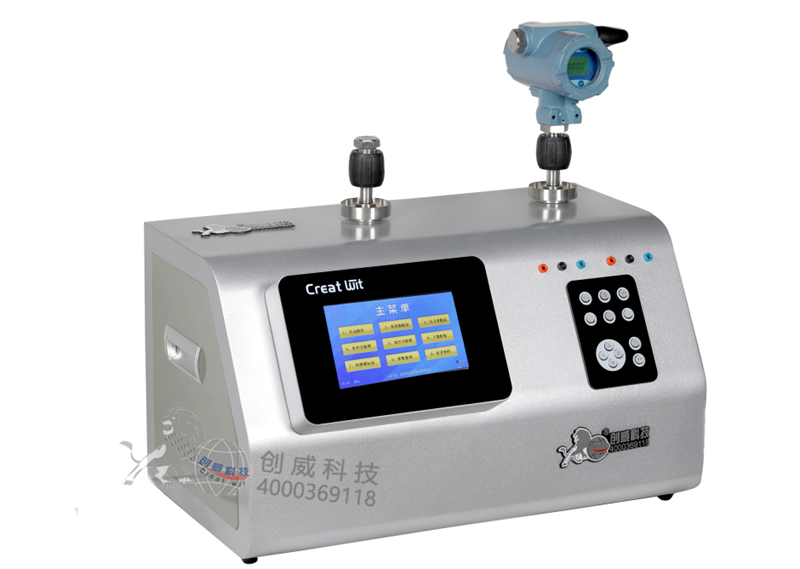

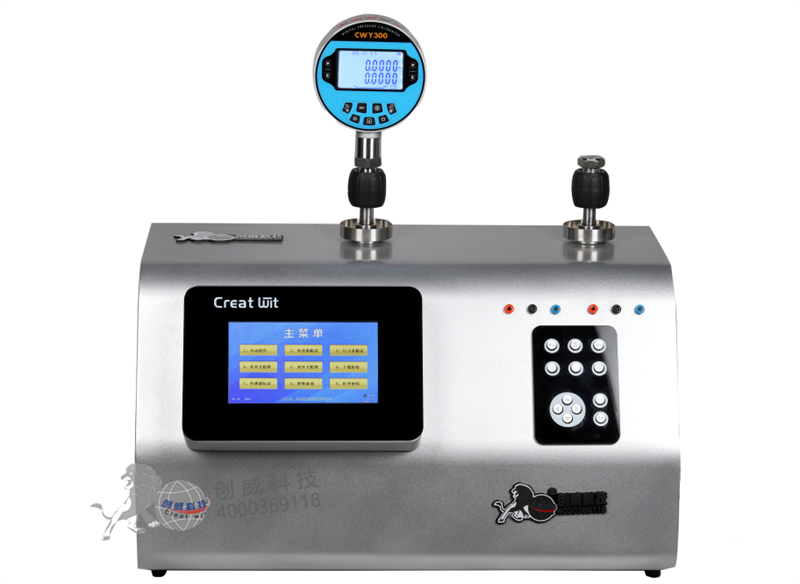

全自動壓力校驗臺技術要求

全自動壓力檢定系統應符合下列檢定規程：

1) JJG882-2004壓力變送器檢定規程

2) JJG544-2011壓力控制器檢定規程

3) JJG52-2013 彈性元件式一般壓力表、壓力真空表和真空表檢定規程

4) JJG49-2013 彈性元件精密壓力表和真空表檢定規程

5) JJG875-2005數字壓力計檢定規程

全自動壓力校驗具體技術方案

1、工作條件：

  ◆ 環境溫度：（20±1）℃

  ◆ 相對濕度：相對濕度80%以下的恒溫室

  ◆ 頻率：50HZ

  ◆ 電源電壓：AC 220V

2、技術規格

  ◆工作介質：無腐蝕性、無污染的空氣，校驗時不需外接高壓氣源

  ◆ 可配壓力模塊量程：(-100～2500)kPa。目前，送檢時，只需要把計量標準器送到法定計量檢定機構進行檢定即可，而無需搬運整個平臺；但《自動標準壓力發生器檢定規程》在2015年底已經通過評審，頒布后，無論是內置還是外置壓力模塊的全自動壓力校驗臺，都必須送整套裝置去法定計量檢定機構進行檢定，因為還需檢定超調量、穩定度等控制功能。

  ◆ 自定義校驗量程：(-100～2500)kPa之間的任意值,真空可做到-100kPa以下。

  ◆ 內部管道管徑較粗，且設置了氣液分離器，故不怕被校表帶水或帶油。

  ◆ 計量單位：kPa。

  ◆ 壓力顯示分辨力：觸摸屏5位，聯計算機5位 。

  ◆ 壓力準確度等級：0.05級；0.02級

  ◆ 電流準確度等級：0.02

  ◆ 穩定精度：±5個字以內

  ◆ 標準檢定點：量程的0%、25%、50%、75%、100%，自動回程。聯計算機可任意設置。

  ◆ 自定義檢定點：任意。

  ◆ 檢定點自動穩壓時間：20秒，在(10～240)秒間可調整。

  ◆ 變送器自動檢定全程時間（9點穩壓）：5分鐘左右。

  ◆ 壓力開關檢定時間：2分鐘左右。

  ◆ 安全保護：過壓、過流、傳感器故障等保護。

  ◆ 電流輸入：2路，（0～22）mA。

  ◆ 開關輸入：2路干觸點，可檢測接觸電阻。

  ◆ 回路電源：24VDC/30mA，如果誤接入標準表，不會損壞被檢表。

  ◆ 壓力接口：M20*1.5內螺紋快速接頭。

  ◆ 電流/電壓接口：ф6的標準香蕉形插頭。

  ◆ 排污口：內徑：ф6mm。

  ◆ 重量：19kg（氣壓），26kg（液壓）。

  ◆ 外形尺寸：290（高）*574（寬）*316（深）mm

  ◆ 自動檢定軟件：可選。

技術指標：

2.2 全自動壓力校驗臺技術特點

? 一按開始鍵就能自動完成加壓、減壓、穩壓、記錄數據、分析誤差、打印檢定報告和證書等工作。

? 完全符合中國壓力儀表檢定規程，可以作為壓力標準使用。

? 不采用高壓氣瓶就能提供穩定壓力源，發生壓力快速、穩定。

? 壓力范圍為(-0.1～60)MPa。

? 可檢定壓力變送器、壓力開關（壓力控制器）、壓力指示表。

? 具有壓力開關的全自動檢定功能。

? 具有完整保護功能，過壓保護（如果超過量程的110%則會發出報警）、過流保護(當變送器電流超過20.5mA時)、泄漏、傳感器故障等報警。當發生過壓、過流、傳感器故障時停止加壓。

? 全自動壓力校驗臺內可存儲56塊現場儀表的調前與調后的各20組檢定結果。

? 可與檢定軟件自動檢定系統相連，構成全自動壓力檢定系統，單位自由設定，只需輕點鼠標就可以完成壓力檢定工作，自動出具校驗報告、檢定證書。

? 配有打印機和電腦，可與設備連接。

3、全自動壓力校驗臺產品特點和優勢

? 內置壓力模塊，并有壓力傳感器溫度補償。

? 采用內置壓力模塊使用方便，在使用時不需攜帶任何附件，直接安裝被檢表，按“開始”鍵就能完成檢定工作。

? 采用內置壓力模塊檢定壓力變送器，可以做到全覆蓋，中間沒有空檔。

? 全自動校驗，可以同時檢定二塊同量程的壓力變送器、壓力開關、壓力表，方便檢定雙觸點壓力開關。

? 具有過濾防堵排污系統，液壓臺采用內孔φ6mm的不銹鋼管，現場儀表帶來的雜質或污垢可以方便從排污空排出，在被校表接口上即使放入細沙，也不會損壞設置。氣壓臺標準配置氣液分離器，防止被校表中的液體進入校驗臺。

? 采用智能穩壓器，完全按中國的壓力檢定規程進行設計，上行程時，從下到上向檢定點逼近，下行程時，從上到下向檢定點逼近，不過調。

? 在觸摸屏上可以顯示操作說明，在使用時不需帶使用說明書。

? 防護等級高，可以防止校驗介質流進儀器，損失儀器。

? 液壓臺可以采用水作為工作介質，氣臺壓縮空氣。

?數據可回溯，只要設備ID號和之前檢定時一致，數據庫查驗之前檢定記錄數據回溯后，可根據用戶需要進行對檢定表單自動補全 。

?所有被檢流程均符合最新的檢定規程。

?上位機軟件特點：

軟件配合全自動壓力校驗臺使用，軟件優勢 遠程操作，優化檢定流程，易用權級管理，檢定記錄自動記錄、可回溯。軟件采用BS/CS架構，具有高靈活性和高擴展性。相比同類的端操作軟件，本軟件的校驗數據實現統一入庫儲存管理，上級管理用戶可隨時調取查閱下級檢定用戶的校驗數據，檢定記錄可以共享同步，提高使用單位工作效率。

產品特點

內置壓力模塊

觸摸屏液晶顯示

完整的保護功能

具備自動撿漏功能

亮點

變送器檢定

壓力表檢定

傳感器標定

自動檢定管理系統

設計理念

具有過濾排污系統

支持水介質

支持變壓器油

智能化無紙化檢定
